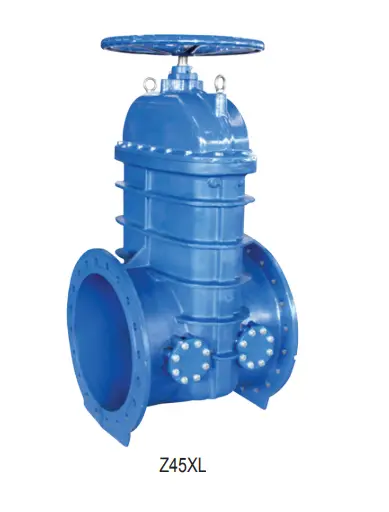

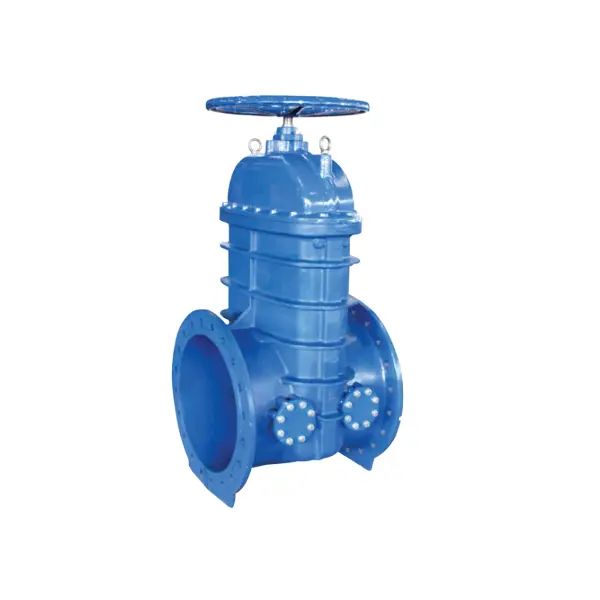

BS 5163 karimás, rugalmas NRS kapuszelep bypass kimenetel
Model:(Z45XL) PN10/16
BS 5163 karimás rugalmas NRS kapuszelep bypass outlet (Z45XL) PN10/16
• A csatlakozás vége: Karima a BS EN 1092-2: 1997-hez
• Munkanyomás: PN10/16
• Hőmérsékleti tartomány: 0 ℃- 100 ℃
• Bevonat: Fúziós kötött epoxi bevonat az ANSI/AWWA C550 szerint
• A csatlakozás vége: Karima a BS EN 1092-2: 1997-hez
• Munkanyomás: PN10/16
• Hőmérsékleti tartomány: 0 ℃- 100 ℃
• Bevonat: Fúziós kötött epoxi bevonat az ANSI/AWWA C550 szerint

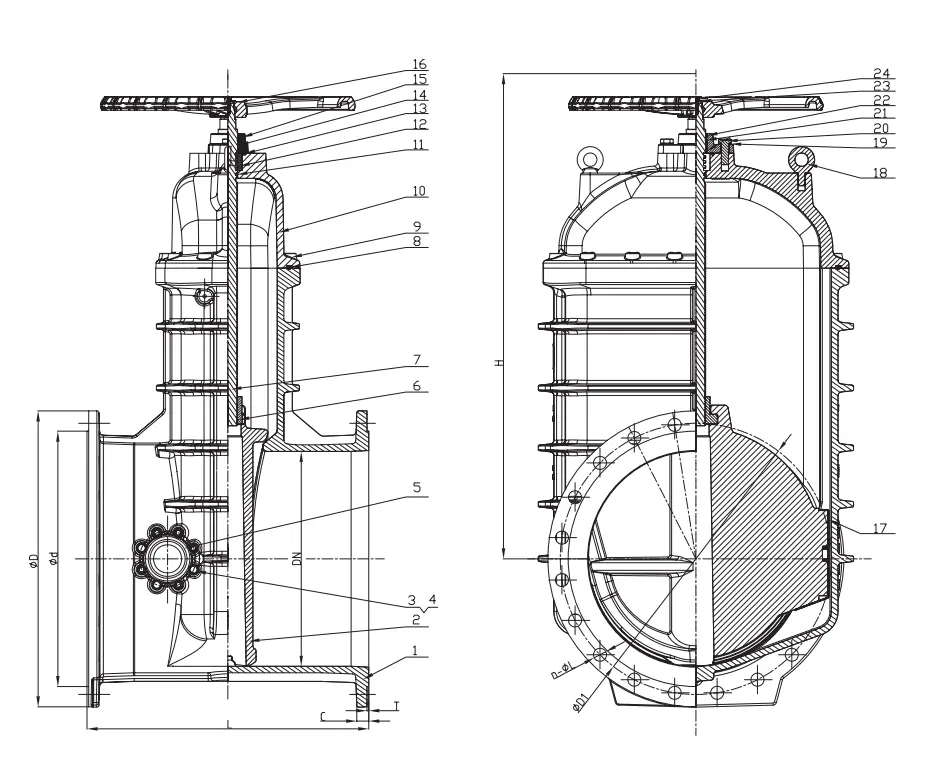

| Anyagi specifikáció | |||
| Számszám | Rész | Standard specifikáció | Lehetőségek |
| 1 | Szeleptest | EN-GJS-450-10 |
|
| 2 | Rugalmas ék lemez | EN-GJS-450-10+EPDM |
|
| 3 | Csavar | Szén acél cink bevont | SS304, SS316 |
| 4 | Lapos alátét | Szén acél cink bevont | SS304, SS316 |
| 5 | By-pass szelep fedele | EN-GJS-450-10 |
|
| 6 | Ék anya | Sárgaréz HPB59-1 |
|
| 7 | Szár | Rozsdamentes acél | SS304/316/420/431 |
| 8 | A motorháztetőgáz | EPDM | NBR |
| 9 | Csavar | Szén acél cink bevont | SS304, SS316 |
| 10 | Motorháztető | EN-GJS-450-10 |
|
| 11 | O-gyűrű | NBR | EPDM |
| 12 | Tolóerőmosó | Szén acél cink bevont | SS304, SS316 |
| 13 | O-gyűrű | NBR | EPDM |
| 14 | Tengelyvezető | Sárgaréz HPB59-1 |
|
| 15 | Mirigy | EN-GJS-450-10 |
|
| 16 | Kézikerek | EN-GJS-450-10 | Préselt acél |
| 17 | Vezetőhüvely | EPDM |
|
| 18 | Szemcsavar | Szén acél cink bevont |
|
| 19 | Lapos alátét | Szén acél cink bevont | SS304, SS316 |
| 20 | Csavar | Szén acél cink bevont | SS304, SS316 |
| 21 | 0-gyűrű | NBR | EPDM |
| 22 | Ablaktörlő | EPDM | NBR |
| 23 | Lapos alátét | Szén acél cink bevont | SS304, SS316 |
| 24 | Csavar | Szén acél cink bevont | SS304, SS316 |
| Megjegyzés: 1. A szokásos specifikációtól eltérő speciális anyagkéréshez kérjük, jelölje meg egyértelműen a vizsgálat vagy a rendelési listán. Bypasfition és szelepgyelma, amelyet nem szabad idézni és szállítani, kivéve, ha van konkrét nyilatkozat a sorrendben vagy a vizsgálatban. 2.Ha megkerülési illesztés és szelep szükséges, kérjük, tegye meg egyértelműen a megrendelésben, és a költségeket hozzáadják ennek megfelelően. |
|||
| DN | PN | Méretek (mm) | ||||||||
| Hüvelyk | mm | L | H | D | D1 | d | C | T | N-t-φL | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
