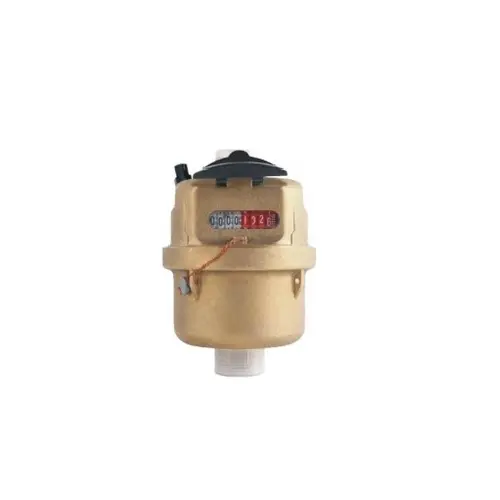

Térfogatmérő vízmérő
A térfogatmérő vízmérő mérése pontosabb, mint a többsugaras vízmérőké.
A többsugaras vízmérő mérési hibája ±2%, míg a térfogati vízmérő hibája
±0,5%-os vagy még alacsonyabb szinten szabályozott.
Szállítási feltétel:
▶Méret: DN15, DN20
▶Maximális munkanyomás: PN16
▶Nyomásveszteség: ≤0,063Mpa
▶Víz hőmérséklet: T30, T50
▶Szabványok: ISO4064. C osztály
▶R :R160(R=Q3/Q1) (opcionális)
▶ Telepítés: Vízszintes, Függőleges vagy ferde
▶Csatlakozási mód: BSP-szál

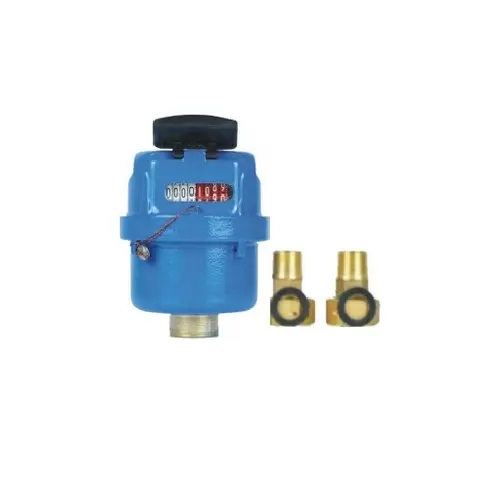

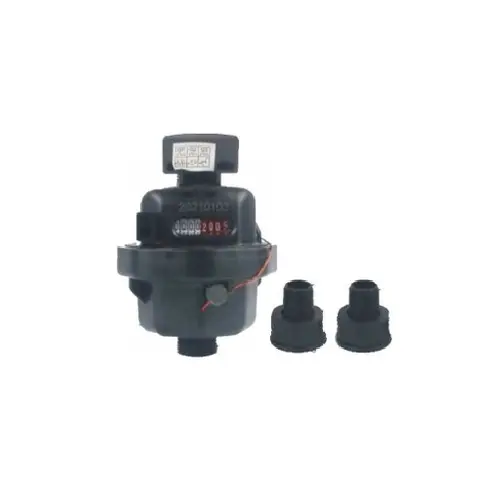

▶ A karosszéria választható sárgarézből, sárgarézből alapozóval és ABS-ből.

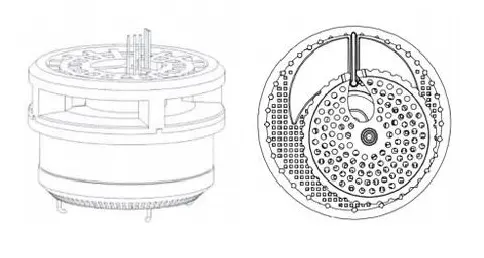

Használjon térfogatmérő forgódugattyút, pontosabb a méréshez;
▶Jobb érzékenység
▶Nagy áramlási tartomány
▶Többszögű beépítés
▶Kérés esetén távátviteli eszköz is hozzáadható

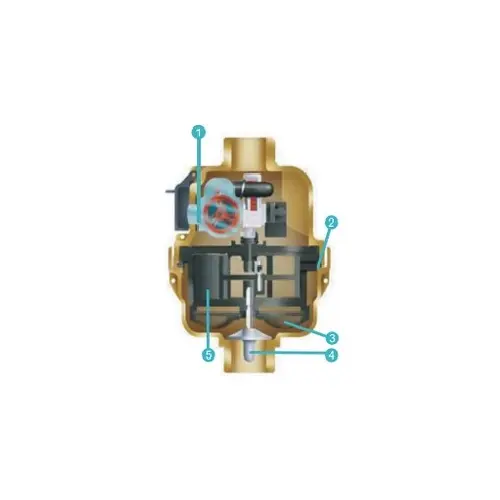

A vízmérő belső szerkezete:
1. Könnyen olvasható nyilvántartás
2"o" gyűrűs tömítés
3. Szűrő
4. Opcionális visszacsapó szelep
5. A hornyolt dugattyús kialakítás hosszú élettartamot biztosít és csökkenti az eltömődéseket

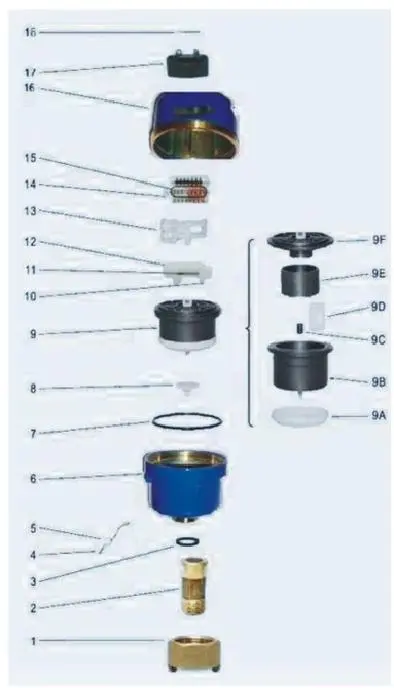

| Kód | Leírás | Mennyiség |
| 1 | Dió | 2 |
| 2 | Csatolás | 2 |
| 3 | Tömítés | 2 |
| 4 | Réz drót | 1 |
| 5 | Tömítő vezeték | 1 |
| 6 | Alsó test | 1 |
| 7 | O-gyűrű | 1 |
| 8 | Visszacsapó szelep | 1 |
| 9A | Szűrő | 1 |
| 9B | Kamra | 1 |
| 9C | Bokor | 1 |
| 9D | Osztólemez | 1 |
| 9E | Dugattyú | 1 |
| 9F | Borító | 1 |
| 10 | Szorító keret | 1 |
| 11 | Tavaszi | 1 |
| 12 | Szorítócsúszka | 1 |
| 13 | Erőátviteli összeállítás | 1 |
| 14 | Nyilvántartás | 1 |
| 15 | O-gyűrű | 1 |
| 16 | Felsőtest | 1 |
| 17 | Fedél | 1 |
| 18 | Zsanércsap | 1 |
Főbb metrológiai paraméterek:
| Méret | Osztály | R(Q3/Q1) | Q4 (m³/Ó) | Q3 (m³/Ó) | Q2 (L/H) | Q1 (L/H) |
| DN15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

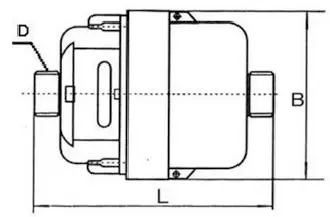

A vízmérő mérete és a csomagolás részletei:
| Méret | Hossz (mm) | Széles/Széles (mm) | Kapcsolat szál | Súly (kg) |
| DN15 | 115 | 95 | G3/4B | 1 |
| Méret | Termék mérete (cm) | Termék súlya (kg) | Csomagok be 1 karton | Karton mérete (cm) | Teljes súly a 1 karton (kg) |
| DN15 | 11,5*20,9*9 | 1.1 | 10 | 44,5*26,5*12 | 11 |
Hot Tags: Térfogatmérő vízmérő
