Woltman vízmérő

A Woltman Helix vízmérő vízszintes Helix Woltman vízmérőre (WPH) és függőleges Helixre osztható Woltman vízmérő (WS) a vízmérő különböző belső szerkezete szerint, de a vízmérők igen vízszintesen telepítve, A függőleges Woltman vízmérő (WS) előnye a szélesebb áramlási tartomány (R80/R160/R200). A telepítéshez nincs szükség az egyenes csőszakaszra és a külső szűrőre vonatkozó szigorú követelményekre.

Kérdés küldése

termékleírás

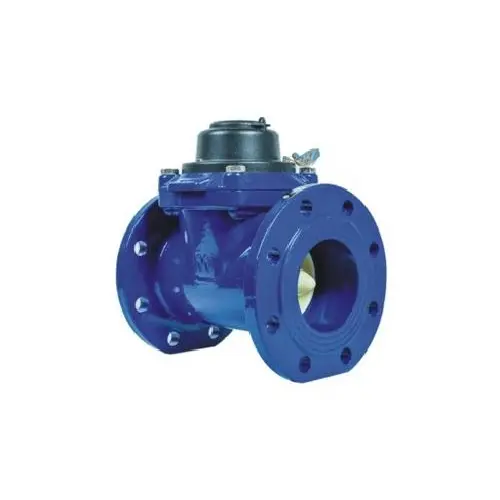

Felhasználás: A vízszintes woltman vízmérő a nagy átfolyású csővezetékek teljes térfogatáramának mérésére szolgál. Különösen alkalmas vízellátó fővezeték és nagy üzemek bányászati vízigényének kielégítésére. Fő jellemzői a nagy keringési kapacitás, kis térfogat, kompakt szerkezet, könnyű használat és karbantartás.

Alkalmazandó feltételek:

▶ Méret: DN40~DN600

▶ Anyaga: öntöttvas héj

▶ Hideg víz: 0,1-30 ℃

▶ Meleg víz: 0,1-90 ℃

▶ Üzemi nyomás: 1,0 MPa/1,6 Mpa

Telepítési mód:

1.Vízszintes telepítés.

2. Kiegészítő vízszűrő szükséges.

3. A vízmérő vízbemenetéhez/kimenetéhez egyenes U10/D5 csőszakasz szükséges.

Jellemzők:

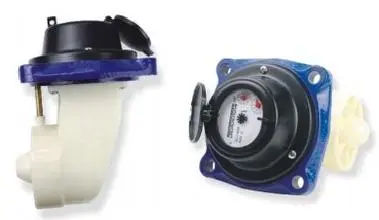

1. A száraz mágneses átviteli szerkezet biztosítja, hogy a számláló tiszta és tiszta legyen.

2. Nagy áramlási kapacitás, kis nyomásveszteség és stabil teljesítménygörbe.

3.A mérőszerkezet cserélhető és könnyen szétszedhető.

4. A rozsdamentes acél rögzítőelemeket és az epoxigyanta port permetezzük a héjon belül és kívül, hogy maximalizálják a rozsda megelőzését és meghosszabbítsák a termék élettartamát.

5. A mérőmechanizmus jó egyetemességgel, mágneses csatlakozással, kis átviteli ellenállással, érzékeny és megbízható működéssel rendelkezik.

6. A számláló vákuumzáras, páralecsapódás és porlasztás gátló, és egész évben tisztán és pontosan tudja tartani a leolvasást

Műszaki paraméter:

DN (mm)	Áramlási tartomány	Maximális Q4	Közös folyik Q3	Határ Q	Minimális Q1	Minimális olvasás	Maximális olvasás
DN (mm)	Q3/Q1	m		³/h		m³
40	80	50	40	0.8	0.5	0.001	999 999
50	80	50	40	0.8	0.5	0.001	999 999
65	80	78.75	63	1.4	0.79	0.001	999 999
80	80	125	100	2.0	1.25	0.001	999 999
100	80	200	160	3.2	2.0	0.001	999 999
150	80	500	400	8.0	5.0	0.001	9,999,999
200	80	800	630	12.6	7.88	0.001	9,999,999
250	80	1260	1008	20.16	12.6	0.02	9,999,999
300	80	2000	1600	32	20	0.02	9,999,999
350	80	2800	2240	44.18	28	0.2	999 999 999
400	80	3200	2560	51.2	32	0.2	999 999 999
450	80	3200	2560	51.2	32	0.2	999 999 999
500	80	5000	4000	80	50	0.2	999 999 999
600	80	8000	6400	128	80	0.2	999 999 999

Teljes méret és tömeg:

DN (mm)	Hossz	Magasság		Csatlakozó karima		Referenciasúly
DN (mm)	L(mm)	H(mm)	Karima külső átmérő	Központi átmérő csavarlyuk D1 (mm)	Száma összekötő csavarok	kg
40	200	198	150	110	4-M16	8.3
50	200	205	165	125	4-M16	10
65	200	218	185	145	4-M16	12.5
80	225	280	200	160	8-M16	13.6
100	250	290	220	180	8-M16	18.3
150	300	320	285	240	8-M20	28
200	350	365	340	295	12-M20	44.8
250	450	434	450	400	12-M20	80
300	500	459	500	410	12-M24	98
350	500	590	505/520	460/470	16-M20/16-M24	145
400	600	660	565/580	515/525	16-M24/16-M24	199
450	600	700	615/640	565/585	20-M24/20-M27	270
500	800	760	670/715	620/650	20-M24/20-M30	320
600	800	880	780/840	725/770	20-M27/20-M33	520

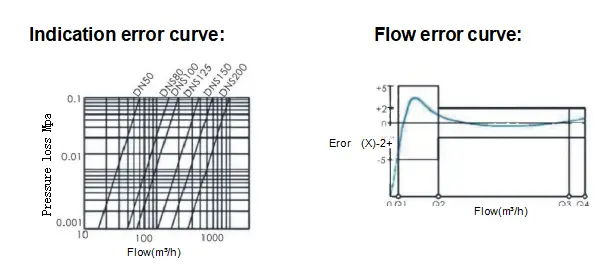

A. Egy kis terület legnagyobb megengedett hibája (Q1≤Q

B. Ha a víz hőmérséklete <30 ℃,

a legnagyobb megengedett hiba a magas területen (Q2≤Q≤Q4) ±2%, ha a víz hőmérséklete >30 ℃,

a legnagyobb megengedett hiba a magas területen (Q2≤Q≤Q4)±3%
