A kapuszelepek működési alapelve és a kapuszelepek kiválasztása

   Akapuszelepegy elzárószelep, amely egy függőleges kapu (ék alakú vagy párhuzamos lemez) felemelésével vagy leengedésével működik a folyadék áthaladásának kinyitására vagy bezárására. Széles körben használják az ipari csővezetékrendszerekben a teljes izoláláshoz (teljesen nyitott vagy teljesen zárt), és nem alkalmasak az áramlásszabályozásra.

1. A szolgáltatások és a munka alapelve ：

   Kulcskomponens - kapu/lemez:

    Általában ék alakú (szilárd, osztott vagy rugalmas ék) vagy párhuzamos (egy vagy kettős lemez).

    A kapu merőlegesen mozog a folyadék áramlási irányába.

2.Amonáció:

   Aktiválva egy kézikerék, sebességváltó vagy működtető (elektromos, pneumatikus, hidraulikus) forgatásával a szelep szárán.

   A szár forgómozgása egy menetes szárú dióval átalakul a kapu függőleges lineáris mozgásává.

3. Open State:

   Teljes mértékben felemelve, a kapu áthaladása teljesen összhangban van a szeleptesthez, egyenes, korlátlan áramlási utat hozva létre, minimális folyadék ellenállással és nyomáseséssel.

4. zárolt állapot

   Ha teljesen leereszkedik, a kapu tömítőfelületei határozottan nyomják a szelep üléseket, fém-fém vagy fém-puha ülés (például gumi, PTFE) tömítés képződésével, hogy blokkolják a folyadékáramot.

5. áramlási jellemzők

   Kapuszelepekjellemzően a teljes fúrás (vagy a teljes fúrás közelében), azaz a nyitott áramlási terület megegyezik a cső belső átmérőjével, lehetővé téve az egyenes áramlást alacsony turbulencia mellett.

6.Key előnyei

   Alacsony folyadék ellenállás: Minimális nyomásesés, ha teljesen nyitott, javítja az energiahatékonyságot.

   Alacsony üzemi nyomaték: A folyadéknyomás-egyenlegek a kapu erõi a nyitás/bezárás során (különösen a dupla lemezes tervekben), csökkentve az erőfeszítéseket (a Globe szelepekkel szemben).

   Kétirányú áramlás: A szimmetrikus kialakítás lehetővé teszi az áramlást bármelyik irányból anélkül, hogy befolyásolná a tömítést vagy a működést.

   Kompakt szerkezet (vs. gömbszelepek): A rövidebb, szemtől szembeni hosszúság megtakarítja a helyet.

   Megbízható tömítés: Hatékony tömítés zárt állapotban (különösen rugalmas vagy fémbe helyezett ék kapuk esetén).

   Széles kompatibilitás: alkalmas vízre, gőzre, olajra, gázra és korrozív közegekre (megfelelő anyagokkal).

7.Key Hátrányok

   Lassú működés: A kapuhoz teljes utazást igényel a nyitott/bezáráshoz. A felszíni kopás: a kapu és az ülések közötti súrlódás a működés közben eróziót okoz, különösen csiszoló folyadékok esetén.

   Nehéz karbantartás: A sérült ülések/kapuk javítása gyakran speciális szerszámokat igényel.

   Nagy méret/súly: A terjedelmes kialakítás jelentős telepítési teret (magasságot) igényel.

   Nem megfelelő fojtószelepre: A részben nyitott helyzetek nagy sebességű áramlás eróziót, rezgést és pecsét károkat okoznak. Csak teljesen nyitott vagy teljesen zárt.

   Nagy költség: Különösen a nagy átmérőjű, nagynyomású alkalmazások esetén

8.Major strukturális típusok

 8.1by Gate Design:

   Wedge Gate szelep: A leggyakoribb. A V-alakú ék tömítőerőt hoz létre a szög tömörítésével vagy az elasztikus deformációval. Megbízható tömítés, adaptálható a termikus változásokhoz. Altípusok: szilárd ék, osztott ék (önmegestekedés), rugalmas ék (termikus kompenzáció).

   Párhuzamos csúszdagán szelep: Két párhuzamos tárcsa. A tömítés egy szóró mechanizmusra (például alsó ékre) vagy folyadéknyomásra támaszkodik, amely a lemezeket az ülésekhez nyomja. Egyszerűbb szerkezet, kevésbé hajlamos az elakadásra, de alacsony nyomáson alacsonyabb tömítés.

 8.2by STEM mozgalom

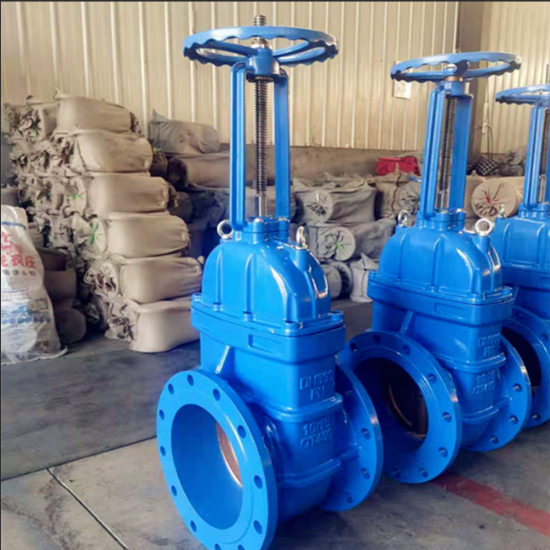

   Emelkedő szár (os & y): A szárszálak külső. A szár emelkedése a nyílás során, vizuálisan jelezve. Ellenáll a korróziónak, de függőleges távolságot igényel.

   Nem növekvő szár (NRS): A STEM szálak belső. A szár emelés nélkül forog, függőleges helyet takarít meg. Ideális a zárt területekhez (például a föld alatti), de a rejtett helyzetet és a szálakat folyadéknak/korróziónak teszik ki.

9.Typical alkalmazási szelepek ideálisak alacsony ellenállású, teljes nyitott/teljes közeli elszigeteltséghez:

    Vízrendszerek: Vízkezelő üzemek, szennyvízhálózatok, Építési hálózatok.

   Olaj és gáz: csővezetékek, finomítók, átviteli vezetékek.

   Erőművek: kazán táplálékvíz, gőzrendszerek.

   Vegyi ipar: korrozív/nem korrozív folyadék transzport (anyagfüggő).

   HVAC: nagyrendszer fő csővezetékei.
