Mi a vezérlőszelep alapelve?

   Avezérlőszelepa folyamatparaméterek, például a folyadék áramlási sebessége, nyomás, szint vagy hőmérséklet pontos szabályozása a csővezetéken belül. Ezt úgy éri el, hogy megváltoztatja a belső áramlási átjáró keresztmetszeti területének méretét. Képzeljen el egy vízcsapot egy csőn: A szélesebb kinyitása növeli a vízáramot, miközben bezárja az áramlást. A vezérlőszelep hasonlóan működik, de a vezérlés sokkal pontosabb, és általában távolról egy automatizált rendszer működik.

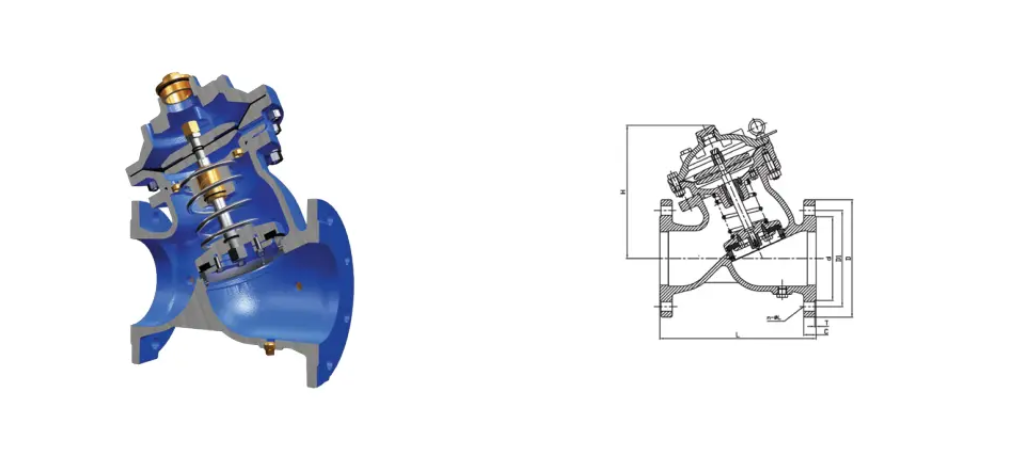

   Avezérlőszelepelsősorban két kulcsfontosságú elemből áll: avezérlőszelepTest összeszerelése és a szelepmozgató. A szeleptest -szerelvény magában foglalja a testet, a burkolatot (a fojtószelep elem, például egy dugó, tárcsa vagy golyó) és az ülés. A burkolat a mozgó rész, amely közvetlenül megváltoztatja az áramlási területet. A szelepmozgató az energiaellátó eszköz; Jelparancsokat (általában elektromos vagy pneumatikus) kap a vezérlőrendszerből, és átalakítja azokat a jeleket mechanikai erőré (lineáris vagy forgó mozgásba) a burkolat mozgatásához. Általános típusú hajtóművek közé tartozik a pneumatikus membrán, a pneumatikus dugattyú, az elektromos motor vagy az elektro-hidraulikus.

   Működésének alapelve az erőmérlegen és a helyzet beállításán alapul. A vezérlőrendszer (például DCS vagy PLC) kiszámítja a szükséges vezérlési műveletet egy specifikus kontroll algoritmus (mint például a PID) segítségével, a tényleges mért folyamatparaméter (például áramlás, nyomás) és a kívánt érték (alapérték) közötti eltérés alapján. Ezután egy standard jelet (például 4-20 mA áramjelet vagy 0,2-1,0 bar pneumatikus jelet) ad ki a vezérlőszelep működtetőjéhez. Miután megkapta ezt a jelet, a szelepmozgató megfelelő tolóerőt vagy nyomatékot generál.

   A szelepmozgató által generált erő meghajtja a szelep szárát, amely a szeleptestben (lineárisan vagy forgó) mozgatja a burkolatot, ezáltal megváltoztatva a nyílást (az áramlási területet) a burkolat és az ülés között. Például, amikor a kontrolljel megnövekedett áramlást igényel, a szelepmozgató az ülésről távolítja el a burkolatot, növelve a szelep kinyitását és lehetővé teszi a folyadék továbblépését. Ezzel szemben, amikor a jel csökkenti az áramlást, a szelepmozgató az ülés felé húzza a burkolatot, csökkentve a nyílást és korlátozva a folyadékáramot.

   A nyílás ezen folyamatos vagy lépés szerinti beállításán keresztül a vezérlőszelep dinamikusan megváltoztatja a folyadék ellenállást vagy az áramlási kapacitást a szelepen. Az áramlási terület változása közvetlenül befolyásolja a folyadékáramlási sebességet, ami viszont befolyásolja a szabályozott folyamat paramétert (például az áramlás növekvő nyomása vagy az edény szintje). Az új szeleppozíciós állapot befolyásolja a folyamatot; Az érzékelők ismét megmérik a tényleges paramétert, és visszaadják a vezérlőhöz. A vezérlő ennek alapján kiszámítja az új kimeneti jelet, amely zárt hurkú vezérlőrendszert alkot. Ez a rendszer folyamatosan fenntartja a folyamatparamétert pontosan a szükséges alapérték közelében. Ezért a vezérlőszelep nélkülözhetetlen végső vezérlőelem az automatizáláshoz az ipari folyamatokban.
