Mi az y típusú szűrő?

AY-típusú szűrőAz ipari csővezeték-rendszerekben a legszélesebb körben használt mechanikus szűrőberendezés, a neve a ház megkülönböztető Y alakú konfigurációjából származik. Alapvető funkciója a szilárd részecskék szennyeződései a folyadékokon (például rozsda, hegesztő salak, cső skála vagy folyamatmaradványok) egy belső szűrő képernyőn keresztül, ezáltal megvédve a downstream berendezéseket (szivattyúk, szelepek, áramlási mérők, hőcserélők stb.) A kopástól vagy az elzáródástól. A működési elv magában foglalja: a szűrőházba a bemeneti nyíláson keresztüli folyadékot, egy szögletes hengeres szűrőn átfolyik, ahol a szennyeződések a belső felületen csapdába esnek, míg a tiszta folyadék áthalad a hálónyílásokon a kimenetre. A felhalmozódott törmeléket az alján lévő csatorna kézi kinyitásával vagy automatikusan kinyitásával lehet eltávolítani.

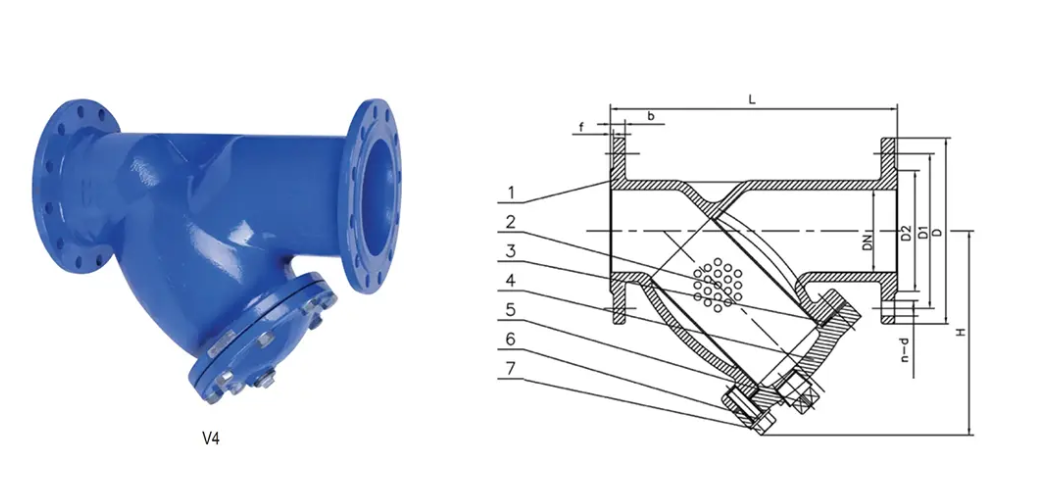

Az Y-típusú szűrő kulcsfontosságú szerkezeti elemei a következők: egy Y alakú ház, amelyet általában öntött szénacélból, rozsdamentes acélból vagy gömbölyű vasból készítenek; a tetején eltávolítható végsapkát (csavarokkal vagy menetes tömítéssel rögzítve); egy belsőleg szerelt hengeres szűrő kosár (általában 304/316 rozsdamentes acél, hálóméretekkel, 0,5 mm-től 3 mm-ig); és egy lefolyó port (karimás vagy menetes) az alapon. Szerkezeti előnyei az alacsony áramlás ellenállásban (egyenes átmeneti kialakításban, a nyomásesés 0,1 bar alatt), a kompakt lábnyomban (kisebb, mint a kosárszűrők) és a karbantartás csővezeték szétszerelése nélkül (a képernyő a végsapka eltávolításával érhető el).

A különféle működési igények kielégítése érdekében kritikus funkcionális variánsokat fejlesztettek ki. A nagynyomású megerősített modellek megvastagodott házakkal és kovácsolt karimákkal rendelkeznek, amelyek a PN100-ig (10 MPa) nyomást gyakorolnak olyan alkalmazásokra, mint például az erőmű fő gőzvezetékei. A kavitáció-rezisztens típusok beépítik az áramlási vezetékeket a képernyő szerkezetében, hogy megakadályozzák a buborék által kiváltott eróziót nagy különbség alatt. Az öntisztító verziók integrálják a hátsó fluff-mechanizmusokat és a differenciális nyomásérzékelőket az automatikus hulladékkibocsátáshoz. A magas hőmérsékletű specializált egységek grafit spirális-sebes tömítéseket és ötvözött acél képernyőket alkalmaznak, akár 450 ° C-ig. A korrozív környezet (például kémiai növények) esetében a teljes 316L rozsdamentes acél építés ellenáll a sav/lúgos média támadásnak.

A mérnöki kiválasztáshoz öt kritikus paraméter kiértékelését igényli: az első, a szűrés finomságát (a védett berendezések igényei alapján - E.G., 80 háló/180 μm a centrifugális szivattyúktól, 200 háló/75 μm a vezérlőszelepek előtt). Másodszor, az áramlási sebességet és a cső átmérőjét (teljes méretű DN15-DN1200; a sebességet 1-3 m/s sebességgel kell fenntartani a részecske behatolásának megakadályozása érdekében). Harmadszor, a működési nyomásnak és a hőmérsékletnek (a háztartási anyagnak meg kell egyeznie a feltételekhez-pl., PN16 gömbölyű vasaló a környezeti vízrendszerekhez, PN40 szénacél közepes nyomású gőzhez). Negyedszer, a csatlakozási típusnak (a karima szabványoknak igazodniuk kell a csövekhez: ANSI/EN/DIN). Végül, a lefolyó módszer (a kézi csatornák gazdaságosak, de megfigyelést igényelnek; automatizált rendszerek megfelelnek a pilóta nélküli állomásoknak).

Telepítés és karbantartás A bevált gyakorlatok mandátum: vízszintes rögzítés (függőlegesen lefelé lefelé lévő leeresztő port) a törmelék gravitációval történő elhelyezkedése érdekében; Az áramlási irány nyilak szigorú igazítása folyadékmozgással; A szivattyú szívószűrők ≥10 cső átmérője felfelé, a turbulens interferencia elkerülése érdekében; és az előkészítő vonal öblítése, hogy megakadályozzák a képernyő hatását hegesztő salakkal. A karbantartási frekvencia a szennyeződés terhelésétől függ, általában a szűrőtisztítást igényli, amikor a nyomáskülönbség eléri a 0,5 bar -t (a gőzrendszereket napi leürítésre lehet szükség). Mint a vegyi, energia-, tengeri és HVAC rendszerek első védelmi vonalát, az Y-szűkítők több mint 40%-kal csökkentik a berendezés meghibásodási arányát, ami elengedhetetlen a rendszer megbízhatóságához.
